網架加工---焊接空心球節點

　　空心球是由兩個壓制的半球焊接而成的，分為加肋和不加肋兩種。適用于鋼管桿件的連接。

　　當空心球的外徑等于1300mm時，且內力較大，需要提高承載能力時，球內可加環肋，其厚度不應小于球壁厚，同時焊件應連接在環肋的平面內。

　　球節點與桿件相連接時，兩桿件在球面上的距離不得小于20mm。

　　焊接球節點的半圓球，宜用機床加工成坡口。焊接后的成品球的表面應光滑平整，不得有局部凸起或折皺，其幾何尺寸和焊接質量應符合設計要求。成品球應按1%作抽樣進行無損檢查

　　網架加工---螺栓球節點

　　螺栓球節點系通過螺栓將管形截面的桿件和鋼球連接起來的節點，一般由螺栓、鋼球、銷子、套管和錐頭或封板等零件組成。

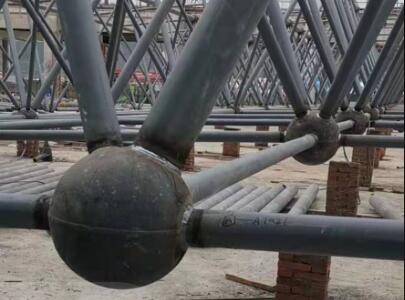

網架焊接球節點
