材料特性

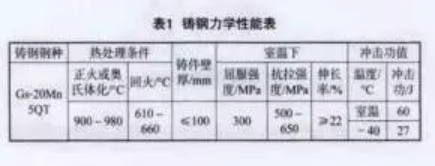

    網架鑄鋼空心球節點鑄鋼件材質為GS-20Mn5QT，熱處理狀態為調質。材料彈性模量E=206000MPa，泊松比μ=03.屈服強度取300MPa，設計強度取235MPa。其材性指標見表1。

    有限單元模型

    網架空心球鑄鋼節點的有限元分析采用實體單元，單元選用SOLID186單元。初步設計階段與?480mmx12mm.?450mmx14mm鋼管相應的鑄鋼段壁厚分別取20mm。25mm進行分析，空心球取?1200mmx40mm，內部設置加勁板。鑄鋼件節點區域有限元計算模型如圖6、圖7所示，采用自由網格劃分單元。

網架鑄鋼球節點有限元?jiǎng)澐帜Ｐ?/p>
