1基本概念

    熔化極氣體保護焊，操作者右手握焊槍時，由右至左方向焊接，焊槍噴嘴與焊接方向呈鈍角(>90°)稱為左向焊法;

    由左至右方向焊接，焊槍噴嘴與焊接方向呈銳角(<90°)稱為右向焊法。

    如果操作者左手握焊槍時，焊接方向剛好相反。

    左向焊法與右向焊法　　焊槍軸線與焊件表面所成角為工作角;

    在焊槍軸線與焊接方向所在平面內，焊槍軸線與垂直于焊接方向直線所成角為行走角。

    為角焊縫工作角與行走角，為對接焊縫工作角與行走角示意圖。通常情況下，角焊縫工作角為45°，對接焊縫工作角為90°;其中行走角根據焊接方向的不同，又有前傾角與后傾角之分，右向焊時稱后傾角，左向焊時稱前傾角。

    2對焊縫成形的影響

    焊接方向與角度不同時，電弧與焊件作用方式有所不同，右向焊時電弧大部分直接作用在焊件上，而左向焊時電弧大部分作用在液態熔池上，因此在相同的焊接電流、電弧電壓、焊接速度條件下，得到的焊縫寬度與熔深就不同，圖3為焊接方向與角度及其焊縫成形影響示意圖。

    (a)對接焊縫焊接方向與行走角對焊縫成形影響

    (b)角接焊縫焊接方向與行走角對焊縫成形影響

    除對焊縫成形有影響之外，焊接方向與行走角對焊工熔池觀察效果、飛濺的大小及氣體保護效果也有一定的影響。左向焊時，操作者的視線從焊接電弧一側呈45°～70°視角觀察焊接電弧和焊接熔池，這種角度易于觀察焊絲伸出端部的熔化情況及熔池變化情況;右向焊時，焊槍阻擋了操作者的視線，操作困難。

    3焊接方向與角度的應用

    由于焊接方向與角度對焊縫成形、飛濺大小、氣體保護效果等有重要影響，因此在實際焊接生產中，根據不同的技術要求及實際情況，左向焊與右向焊也就有不同的適用場合，典型焊接方向的實踐應用。

    4結論

    左焊法具有熔深淺、焊道寬的特點，適合于薄板焊接;右焊法具有熔深大、焊道窄的特點，適合于中厚板焊接。

    行走角小時，具有熔深大、熔池保護效果好的特點;行走角大時，具有熔深小、熔池保護效果差的特點，行走角為10°～15°時，熔池保護效果良好。

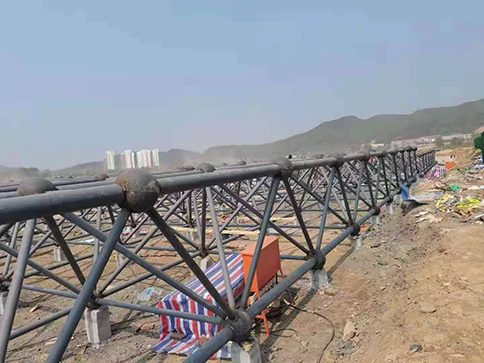

球形網架焊接安裝
