網架結構由于剛度大、重量輕、抗震性能良好等特點，在大跨度屋蓋、大型公共建筑、體育場館等重要工程中被廣泛使用，因此網架結構的可靠性越來越受到關注，下面一個檢測鑒定項目流程及標準，希望給大家對鋼結構網架工程的檢測鑒定有一定的認識。

　　鋼結構網架加工工程，設計用途為車間廠房屋蓋，跨度為59.6×52.7m。結構基本形式為正方四角錐網架結構，桿件為無縫鋼管，采用螺栓球節點連接，并用箱型鋼柱作為受壓支撐，屋蓋系統采用壓型鋼板作面層。

　　由于本網架擬進行結構改造，委托方提出需要全面了解建筑物的安全性能和使用性能，故我中心派員對結構的可靠性做出鑒定。

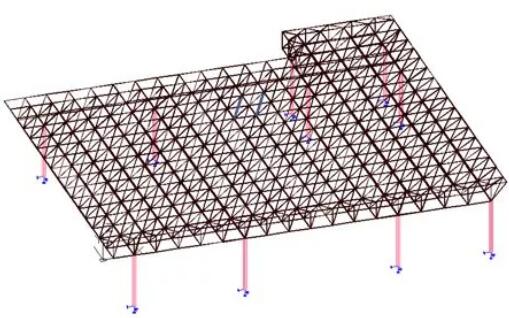

　　結構計算模型圖

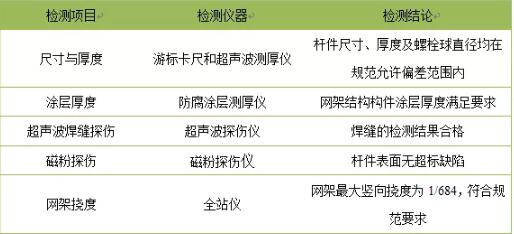

　　鋼網架檢測項目分為尺寸與厚度、涂層厚度、超聲波焊縫探傷、磁粉探傷、撓度檢測等項目，詳下表。

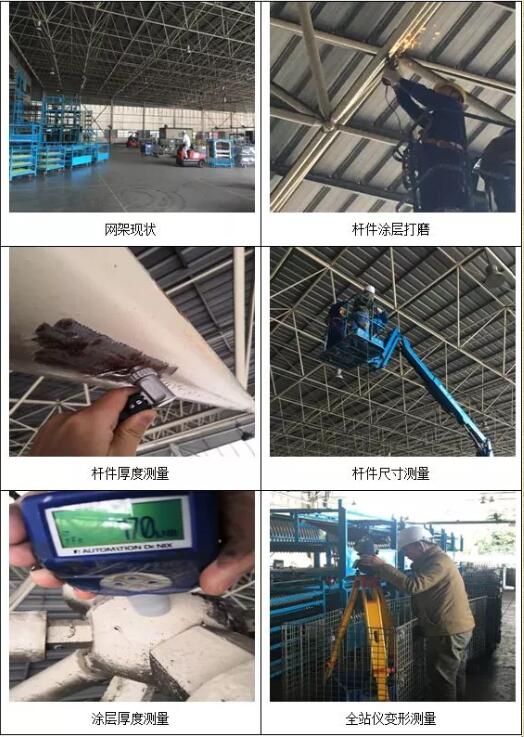

　　現場檢測作業圖如下：

　　1、承載能力分析

　　依據《工業建筑可靠性鑒定標準》(GB50144-2008)。

　　采用3D3S鋼結構設計軟件建立計算模型分析，網架結構的外荷載按靜力等效原則，將節點所轄區域內的荷載集中作用在該節點上。結構分析時可忽略節點剛度的影響，假定節點為鉸接，桿件只承受軸向力。計算結果顯示如下：

　　1)、所有桿件強度應力比均小于1.0，滿足設計要求，具體應力分布見下圖。

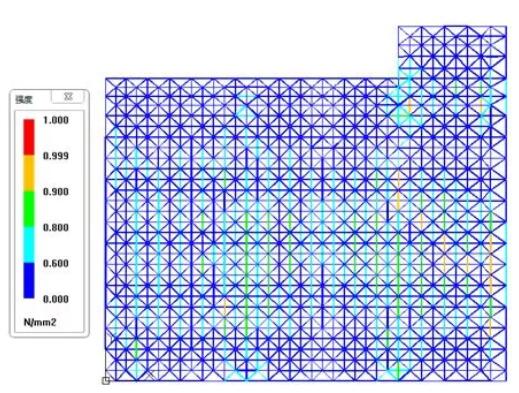

　　桿件的強度應力比分布

　　2)、共有25根桿件穩定應力比大于1.11(承載能力評級為d)，12根桿件穩定應力比大于1.05、小于1.11(承載能力評級為c)，27根桿件穩定應力比大于1.0、小于1.05(承載能力評級為b)，不滿足設計要求，占總構件數的2.79%，具體應力分布見下圖。

　　桿件的穩定應力比分布

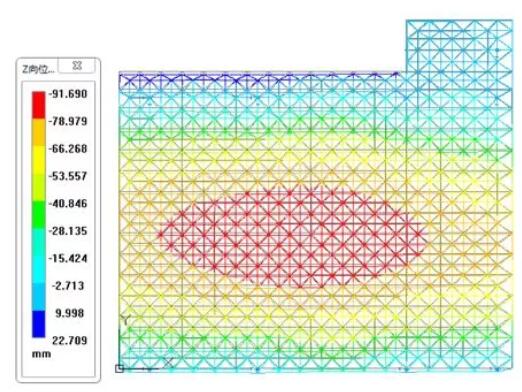

　　3)、網架計算最大豎向變形為91.7mm，對應撓度為1/566，具體分布見下圖，滿足《空間網格結構技術規程》(JGJ7-2010)表3.5.1條規定最大撓度容許值1/250。

　　2、可靠性等級評定

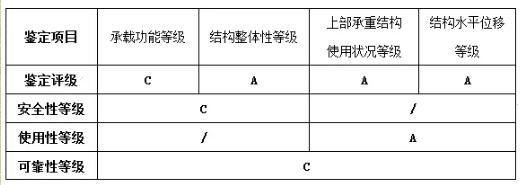

　　根據《工業建筑可靠性鑒定標準》(GB50144-2008)，上部承重網架結構可靠性等級為C級，評定結果匯總?cè)缦卤恚?/p>

　　本次鑒定根據現場檢查、檢測及軟件計算分析，依據《工業建筑可靠性鑒定標準》(GB50144-2008)，對網架可靠性進行等級評定，并針對需要處理的部位(部分承載能力等級評定為c、d級的構件)提出了切實可行的處理建議，對結構的后續改造提供技術依據，為業主提供高效、優質的安全保障服務。

廣州車間廠房蓋網架工程
